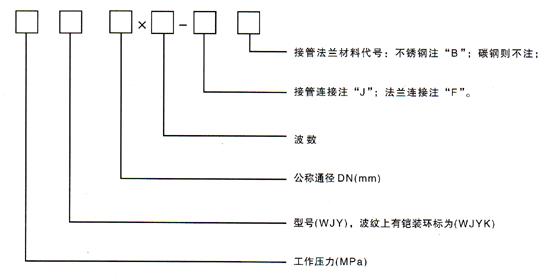

型号：1.6WJY800×6J  表示：此万向铰链膨胀节工作压力为1.6MPa，公称通径为800mm，波数为4，φ820*10接管连接。

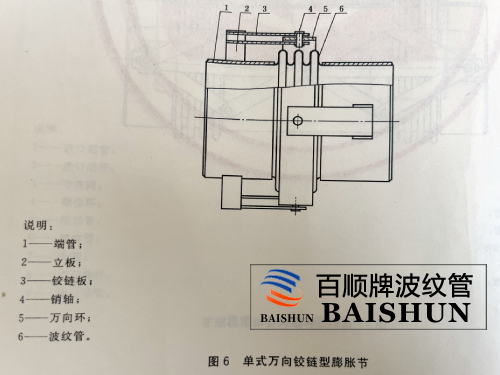

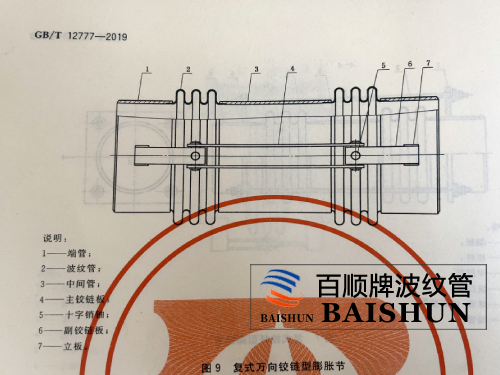

二、万向铰链波纹补偿器类型

          2）连接方式： 1、法兰连接式　 2、接管连接式

          3）万向铰链膨胀节角向补偿量： ±4－±9

          4）万向铰链波纹补偿器（WJY）性能参数

                a 使用压力（p）:≤0.1MPa（设计爆破压力≥0.35MPa）；

                b 使用温度（t）:.0~350℃

          5）波纹管结构：奥氏体不锈钢板双层结构，内层0Cr17Ni14MO2,外层0Cr18Ni9（GB3280）

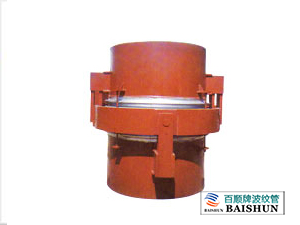

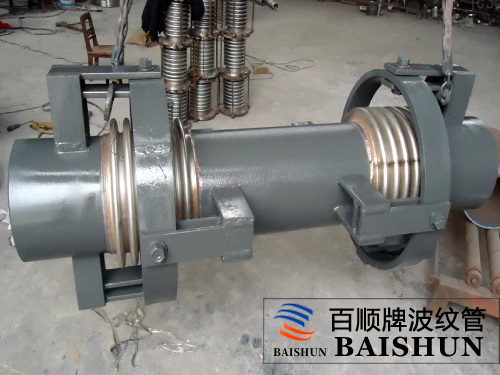

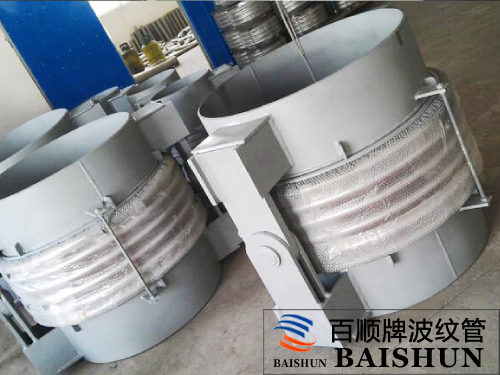

          万向铰链波纹补偿器（WJY）主要用于电厂锅炉送粉管道，吸收锅炉炉膛向下热膨胀和炉膛的横向膨胀及送粉管道的热位移。万向铰链波纹补偿器（WJY）能吸收任意方向的位移。本部件一般装设在燃烧器入口的水平或垂直送 粉管道上。规格系列DN200~DN600，系列外的规格，可向制造厂另行订货。

四、万向铰链波纹补偿器使用说明：

        万向铰链波纹补偿器可以补偿任意平面内的角位移。样本中所列出的角位移补偿量，为单一平面内允许的蕞大补偿量。

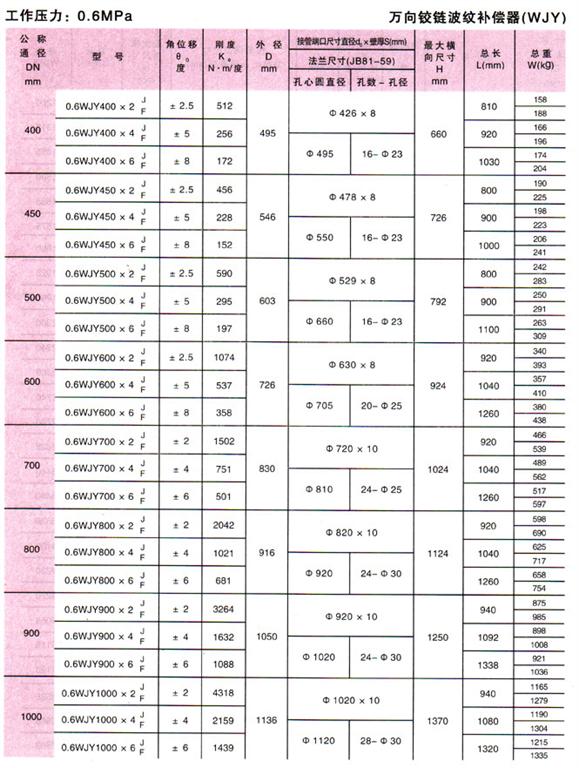

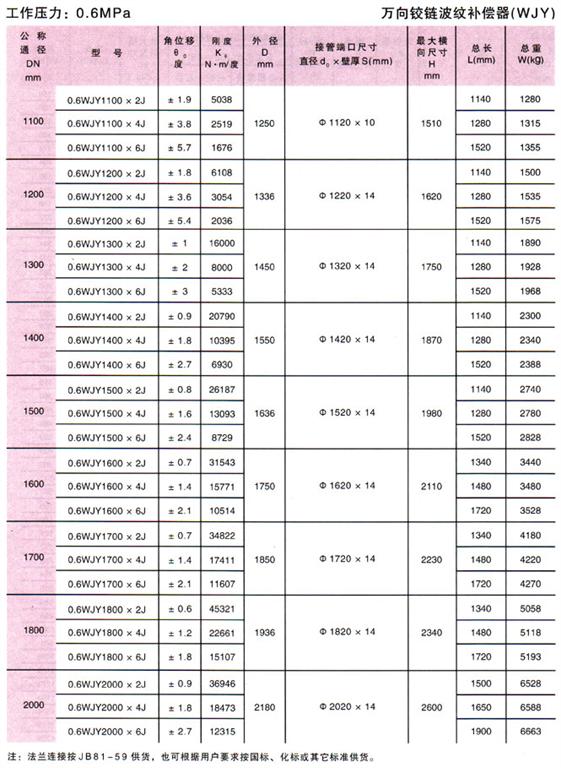

万向铰链波纹补偿器（WJY）参数1

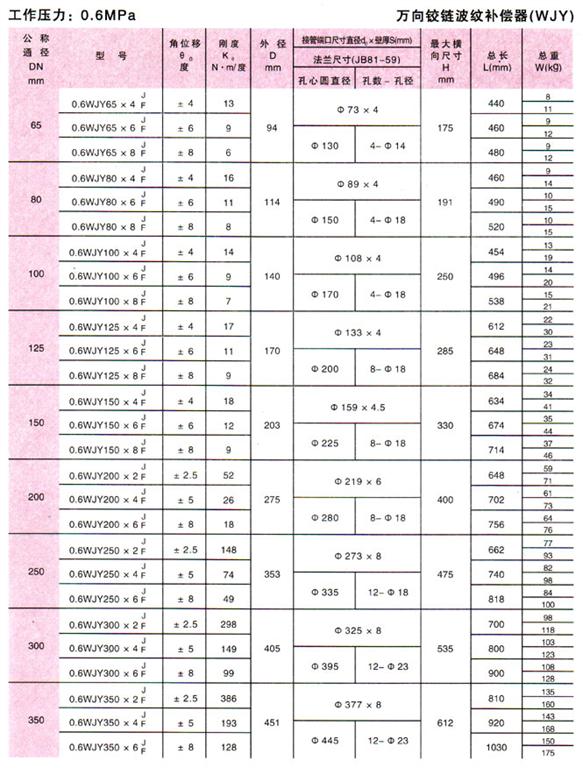

U9彩票799cc万向铰链波纹补偿器（WJY）参数2



U9彩票799cc万向铰链波纹补偿器（WJY）参数3
